Раздел ВК — важная часть проектной документации, в которой прорабатываются решения по подаче воды и отводу стоков внутри здания. От качества этого раздела зависит не только корректность чертежей и расчетов, но и дальнейшая работа объекта: стабильность системы, удобство эксплуатации, отсутствие засоров, достаточный напор и минимальный риск переделок уже на этапе монтажа.
Если говорить простыми словами, ВК в строительстве — это водоснабжение и канализация. Но на практике речь идет не просто о трубопроводах, а о целом комплексе инженерных решений: от выбора схемы и оборудования до увязки с архитектурой, технологией, конструктивом и наружными коммуникациями. Для заказчика это особенно важно, потому что ошибки в проектировании редко остаются только на бумаге. Обычно они проявляются уже на стройке или после ввода объекта в эксплуатацию.
Для жилых, административных, коммерческих, складских и производственных зданий проект по водоснабжению и канализации нужен не формально, а как рабочий инструмент. Он помогает еще на старте понять, как будет организована подача воды, каким образом будут отводиться бытовые и производственные стоки, где разместятся узлы подключения, какое оборудование потребуется и насколько система будет устойчива к реальным нагрузкам.
Что такое раздел ВК в проектной документации
Раздел ВК в проекте — это самостоятельный инженерный блок, который охватывает внутренние системы водоснабжения и канализации, а при необходимости — и их связь с внешними сетями. Его задача — обеспечить объект понятной, технически обоснованной и реализуемой схемой, по которой можно пройти согласование, выполнить монтаж и организовать дальнейшую эксплуатацию.
Что означает аббревиатура ВК
Аббревиатура ВК расшифровывается как «водоснабжение и канализация». В проектировании этот термин используют для обозначения раздела, который отвечает за внутренний водопровод, хозяйственно-бытовую канализацию, а в ряде случаев — за производственное водоотведение, насосное оборудование, противопожарные решения и подключение к наружным сетям. Иногда на схемах встречаются локальные обозначения, поэтому точный смысл всегда нужно уточнять по контексту конкретного листа.
Для каких объектов требуется разработка раздела
Такой раздел нужен практически в любом здании, где предусмотрены точки водоразбора и система отвода стоков. Это могут быть жилые дома, офисы, торговые помещения, логистические комплексы, склады, предприятия пищевой промышленности и другие производственные объекты. Чем выше нагрузка на инженерную инфраструктуру, тем важнее качественная проработка системы еще на стадии проектирования.
Что входит в проект по водоснабжению и канализации
Хороший проект — это не только схема труб на плане. Это полноценный комплект документации, который объясняет, как должна работать система, какие решения приняты, чем они обоснованы и как именно их реализовать на объекте.
|
Текстовая часть |
В текстовую часть обычно входят пояснительная записка, перечень исходных данных, описание принятых решений, расчетные параметры, характеристики оборудования и материалов. Здесь же отражаются требования к системе, особенности режима эксплуатации, расчетные расходы воды и основные условия работы инженерной инфраструктуры. |
|
Графическая часть |

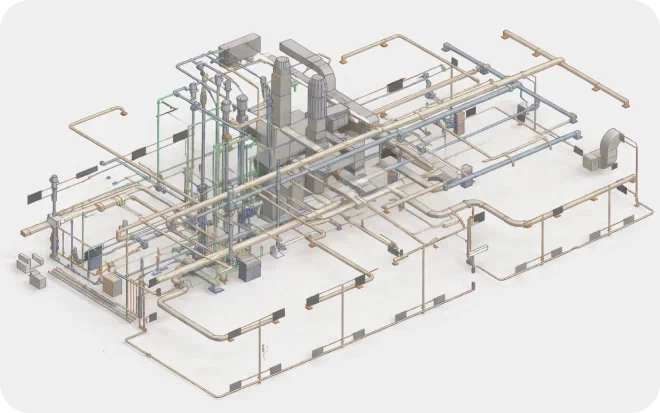

Графическая часть включает планы, схемы разводки, аксонометрии, узлы, спецификации, отметки и привязки оборудования. Именно эти материалы используются на стройке и в процессе монтажа. Если объект переходит к реализации, дополнительно выпускается рабочая документация, где решения детализируются до уровня, необходимого подрядчику. |
|
Какие системы могут быть включены в состав |
Состав зависит от назначения и сложности объекта. В проект могут входить холодное и горячее водоснабжение, хозяйственно-бытовая и производственная канализация, внутренний противопожарный водопровод, насосные установки, узлы учета, дренажные линии, а также наружные участки, если этого требует задача. На промышленных объектах дополнительно учитываются особенности технологии и повышенные санитарные требования. |
Как проходит проектирование раздела ВК
Разработка инженерного раздела всегда начинается с анализа исходной информации. Чем точнее изучен объект на старте, тем меньше вероятность ошибок в расчетах, коллизий со смежными системами и лишних затрат в ходе реализации.
Сбор исходных данных
На первом этапе специалист получает архитектурные решения, техническое задание, данные по нагрузкам, сведения о количестве потребителей, характеристиках стоков и условиях подключения. Если объект связан с производством, важно учитывать не только бытовые потребности, но и технологические процессы, мойку оборудования, режимы санитарной обработки и особенности работы предприятия.
Расчеты и выбор инженерной схемы
Далее выполняются гидравлические расчеты, подбираются диаметры труб, определяется схема разводки, проверяются уклоны, рассчитывается пропускная способность участков и потребность в дополнительном оборудовании. На этом этапе становится понятно, достаточно ли существующего давления, нужна ли насосная группа, есть ли риски застойных зон и как лучше увязать трассы внутри здания.
Подготовка проектной и рабочей документации
После выбора решений формируется комплект документации. В него входят чертежи, схемы, ведомости, спецификации и пояснительная записка. При необходимости проект проходит согласование, уточняется под замечания и координируется со смежными разделами. Чем аккуратнее подготовлен пакет документации, тем проще подрядчику выполнять работы без лишних вопросов и корректировок на площадке.
Что важно учитывать при проектировании инженерных систем
Даже если объект кажется типовым, инженерная задача может оказаться сложной из-за ограничений по планировке, особенностей эксплуатации, требований к санитарии или высокой нагрузки на сети. Поэтому проектирование нельзя сводить только к шаблонным решениям.
Назначение объекта и режим работы
Для административного здания, склада, пищевого производства и промышленной площадки требования будут разными. Важно понимать количество пользователей, режим водопотребления, характер стоков, вероятность пиковых нагрузок и требования к непрерывной работе системы. Без этого невозможно выбрать действительно устойчивую и экономически оправданную схему.
Увязка со смежными разделами
Системы водоснабжения и канализации должны быть согласованы с архитектурой, конструктивом, вентиляцией, отоплением, электроснабжением и технологической частью. На практике именно отсутствие такой координации часто приводит к коллизиям на объекте: нехватке места для трасс, конфликтам с другими коммуникациями и неудобству обслуживания после запуска.
Нормативные требования и оформление
Проектная и рабочая документация разрабатываются по действующим СП, ГОСТ и правилам оформления чертежей. Для заказчика это означает, что готовый комплект должен быть не просто понятным, а пригодным для согласования, монтажа и дальнейшей эксплуатации. Качественная инженерная документация — это всегда сочетание технической логики и корректного оформления.
Какие ошибки встречаются чаще всего
На стадии разработки многие ошибки выглядят незначительными, но на практике они быстро превращаются в серьезные эксплуатационные проблемы. Именно поэтому раздел ВК требует аккуратной инженерной проработки, а не формального заполнения.
Неполный сбор исходных данных
Если специалист не получил точную информацию о планировке, технологии, режимах работы и предполагаемых нагрузках, велик риск принять неверные решения уже на старте. В результате система может оказаться неудобной в эксплуатации или потребовать дорогостоящих доработок.
Ошибки в расчетах и подборе оборудования
Недостаточный напор, неверный диаметр труб, неподходящая насосная группа или недооценка объема стоков приводят к нестабильной работе системы. Такие просчеты особенно критичны для производственных площадок, где инженерная ошибка влияет на непрерывность процессов.
Недостаточная увязка с реальными условиями эксплуатации
Система может быть оформлена правильно на бумаге, но неудобна в реальной работе. Это касается доступа к узлам, длины трасс, времени ожидания горячей воды, обслуживания оборудования и устойчивости к интенсивной нагрузке. Поэтому хороший проект всегда учитывает не только нормы, но и практику использования объекта.
Почему ошибки в разделе ВК обходятся дорого
Просчеты в инженерной части почти всегда отражаются на бюджете и сроках. Неправильные уклоны приводят к засорам, неудачная трассировка — к переделкам, нехватка давления — к жалобам пользователей и нестабильной работе оборудования. На производственных объектах последствия еще серьезнее: возрастает риск сбоев, остановок процессов и дополнительных расходов на сервис.
Грамотное проектирование помогает избежать этих проблем заранее. Чем точнее продумана система, тем проще пройти этап строительства, тем меньше спорных ситуаций возникает у подрядчика и тем стабильнее объект работает после запуска. Для заказчика это означает прямую экономию: меньше корректировок, меньше потерь времени и меньше риска, что инженерные решения придется пересматривать уже в готовом здании.
Почему стоит заказать проектирование раздела ВК в ГРЭНТ
ГРЭНТ разрабатывает инженерные решения с учетом реальных задач объекта, а не только формальных требований. Мы смотрим на систему как на часть будущей эксплуатации: оцениваем нагрузки, особенности планировки, санитарные требования, технологические процессы и условия подключения. Такой подход особенно важен для производственных и коммерческих площадок, где даже небольшая ошибка в инженерной части может обернуться серьезными затратами.
Для заказчика это означает не шаблонный пакет документов, а проработанный комплект, который помогает пройти путь от исходных данных до реализации без лишних переделок. Мы уделяем внимание расчетам, логике размещения оборудования, удобству обслуживания и согласованности со смежными разделами. В результате проект получается не только корректным с точки зрения нормативов, но и удобным в реальной работе.
Если вам нужен проект по водоснабжению и канализации, разработка раздела ВК или выпуск рабочей документации для объекта, специалисты ГРЭНТ подготовят решение под конкретные условия, сроки и задачи.
Часто задаваемые вопросы
Что включает в себя проектирование водопровода и канализации
Проектирование включает сбор исходных данных, анализ планировок, расчеты, подбор оборудования, трассировку трубопроводов, определение уклонов и выпуск чертежей. В зависимости от объекта дополнительно прорабатываются насосные установки, противопожарные решения, дренаж и подключение к наружным коммуникациям.
Какие важные аспекты необходимо учитывать при проектировании инженерных систем водоснабжения
Нужно учитывать назначение здания, режим потребления воды, давление в сети, длину трасс, санитарные требования, удобство обслуживания и состав стоков. Для промышленных объектов дополнительно анализируют технологические процессы, пиковые нагрузки и требования к надежности системы.
Чем проект отличается от рабочей документации
Проектная стадия фиксирует основные технические решения и общую логику системы. Рабочая документация детализирует их для стройки: указываются точные размеры, отметки, узлы, привязки и спецификации. Иначе говоря, проект задает основу, а рабочая стадия показывает, как реализовать ее на объекте.
Какие уклоны канализации считать нормальными
Уклон зависит от диаметра трубы, характера стоков, расчетного расхода и конфигурации сети. Универсального значения для всех объектов нет. Слишком маленький уклон вызывает застой и засоры, слишком большой может ухудшить работу самотечной линии, поэтому параметр всегда подбирается расчетом.
Нужна ли рециркуляция ГВС в небольших зданиях
Не всегда. Решение зависит от длины трубопроводов, времени ожидания горячей воды, назначения объекта и требований к комфорту. Если в удаленных точках вода быстро остывает, рециркуляция помогает поддерживать стабильную температуру и делает систему удобнее в эксплуатации.
Когда требуется КНС внутри здания
Она нужна, если стоки нельзя отвести самотеком. Это бывает, когда помещения находятся ниже уровня выпуска или особенности планировки не позволяют обеспечить естественный уклон. В таком случае насосная станция закладывается в проект как часть общей схемы водоотведения.
Что важнее при выборе материала труб
Оценивают сразу несколько факторов: давление, температуру среды, состав стоков, срок службы, условия монтажа и удобство дальнейшего обслуживания. Для одних объектов важнее химическая стойкость, для других — прочность, гигиеничность или устойчивость к интенсивной эксплуатации.
Можно ли совмещать противопожарный и хозяйственно-питьевой водопровод
Это зависит от назначения объекта, расчетных расходов и действующих норм. В одних случаях совмещение допустимо, в других системы должны быть разделены. Окончательное решение принимается только после инженерной оценки и проверки нормативных требований.
